傳統的基于2D圖像的深度學習方法只能對健康和不健康的幼苗進行分類；因此，本研究提出了一種方法，通過3D點云進一步將健康幼苗分為初生幼苗和次生幼苗，并最終區分三類幼苗，用于檢測有用的茄子幼苗移植。首先，收集了三種類型的茄子幼苗（初生、次生和不健康）的RGB圖像，并使用ResNet50、VGG16和MobilNetV2對健康和不健康的幼苗進行分類；隨后，對3種幼苗類型分別生成三維點云，并采用（快速歐氏聚類、點云濾波、體素濾波）進行一系列濾波處理以去除噪聲。從點云中提取的參數（葉片數、株高、莖直徑）與手動測量值高度相關。箱形圖顯示，對于提取的參數，初生幼苗和次生幼苗被明顯區分。利用3D分類模型PointNet++、動態圖卷積神經網絡（DGCNN）和Point Conv對3種幼苗類型的點云進行直接分類，并對葉片缺失的植株進行點云補全操作。Point Conv模型表現最好，平均準確率、精確率和補全率分別為95.83 %、95.83 %和95.88 %，模型損失為0.01。該方法利用空間特征信息，比二維（2D）圖像分類和三維（3D）特征提取方法更有效地分析不同幼苗類別。然而，很少有研究應用3D分類方法來預測有用的茄子幼苗移植。因此，該方法具有高精度識別不同茄子幼苗類型的潛力。此外，它還可以在農業生產過程中對幼苗進行質量檢驗。

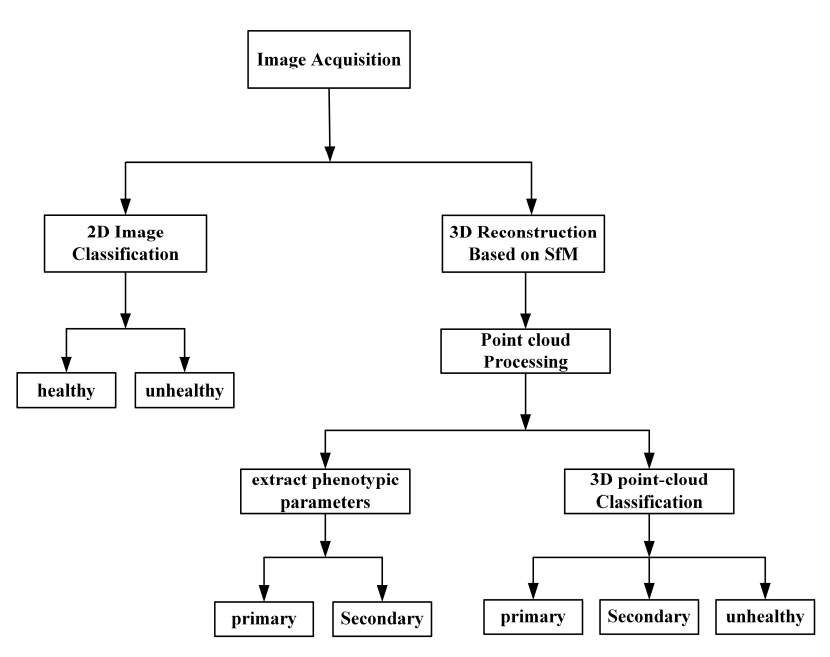

圖1 信息處理流程的流程圖

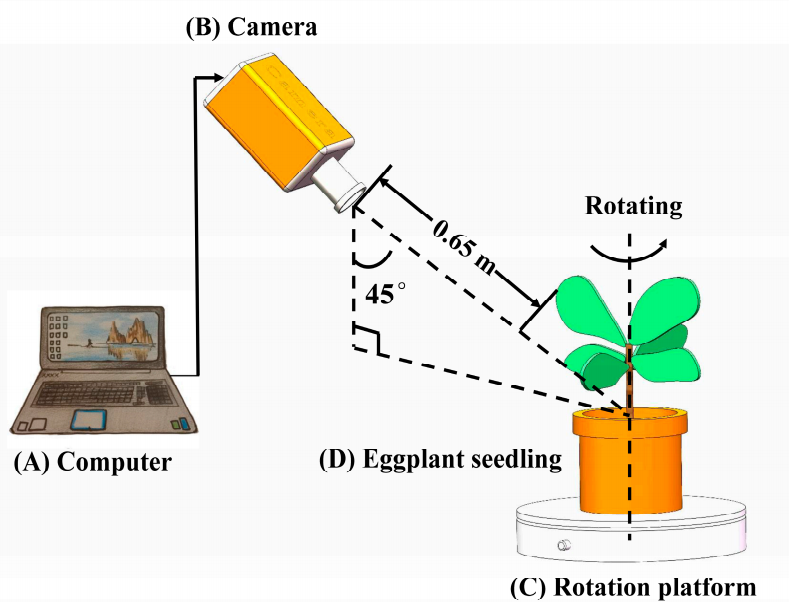

圖2 一種圖像采集裝置的示意圖

（A）計算機（處理圖像數據并進行三維重建）；（B）攝像機（采集圖像）；（C）旋轉平臺（帶苗旋轉）；（D）茄子幼苗（實驗材料）。

圖3 三維點云重建和預處理結果

A（1）-D（1）表示初生幼苗，A（2）-D（2）為次生幼苗，A（3）-D（3）為不健康的幼苗；A（1）-A（3）為3D重建后的點云植物；B（1）-B（3）為快速歐氏聚類過濾的結果；

C（1）-C（3）為基于顏色閾值點云過濾的結果；D（1）-D（3）表示體素過濾的結果。

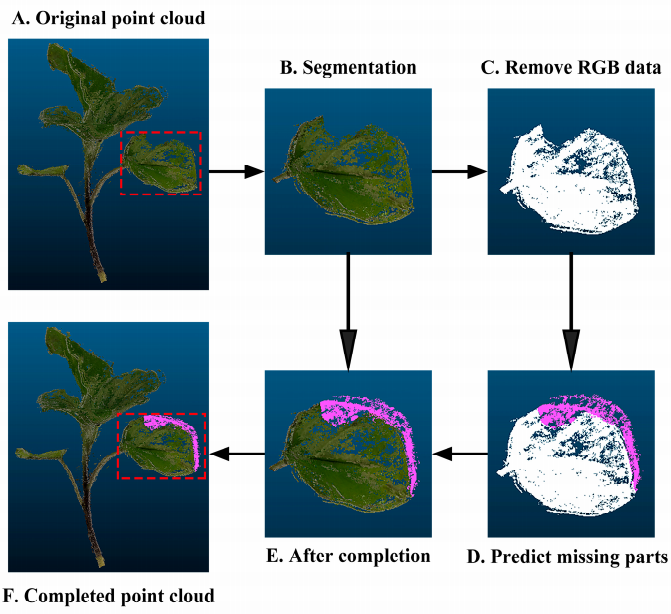

圖4 補全缺失的點云

（A）表示含有缺失葉片的植物；（B）表示分割的不完整葉片；（C）表示去除RGB數據的缺失葉片的點云數據；（D）表示PF-Net預測生成的紫色缺失部分；（E）表示完成的葉子；（F）表示點云完成后的整個植物

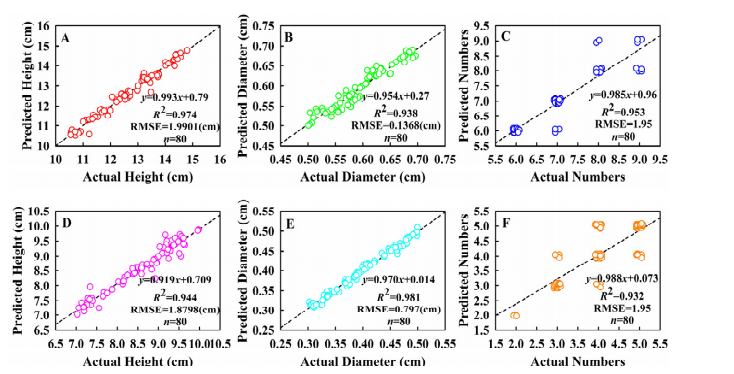

圖5 基于三維點云和人工測量的表型提取值的擬合性能

（A）初生幼苗株高（實際與預測）；（B）初生幼苗莖直徑（實際與預測）；（C）初生幼苗葉數（相同值的x軸和y軸方向獲得的隨機偏差）（實際與預測）；（D）次生幼苗株高（實際與預測）；（E）次生幼苗莖直徑（實際與預測）；（F）次生幼苗葉數（相同值的x軸和y軸方向獲得的隨機偏差）（實際與預測）。

圖6 初生和次生幼苗各參數的箱形圖數據分布

（A）初生幼苗和次生幼苗的葉數的箱形圖；（B）初生和次生幼苗的株高的箱形圖；（C）初生和次生幼苗的莖直徑的箱形圖

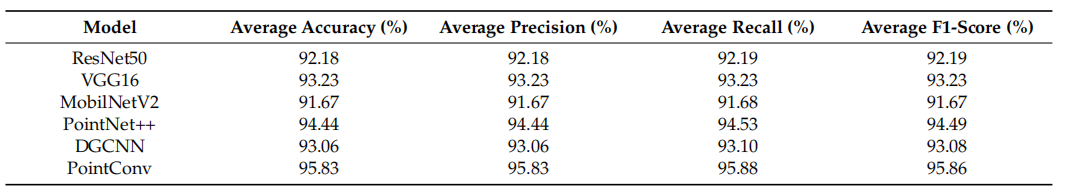

表1 分類模型測試結果

VGG16的平均準確率、精確率和補全率均高于ResNet50和MobilNetV2。此外，對兩種幼苗類型的正確預測數量明顯高于ResNet50和MobilNetV2。

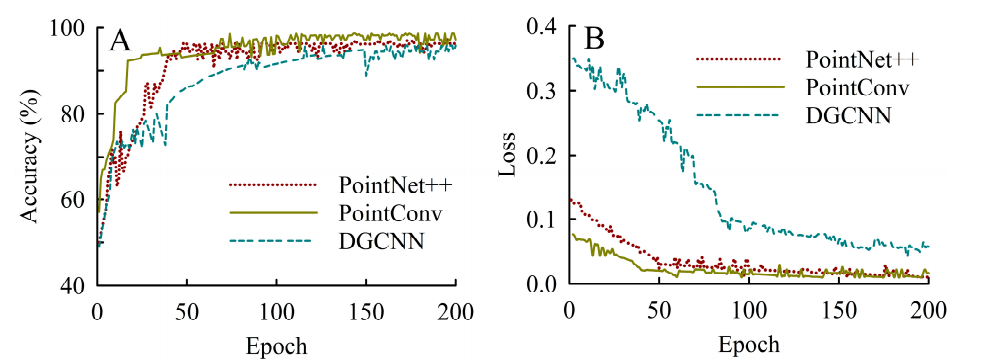

圖7 模型在測試中的收斂性

（A）精度變化比較；（B）損失變化比較

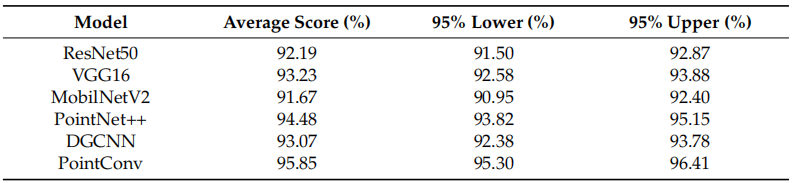

表2 根據分類的置信區間

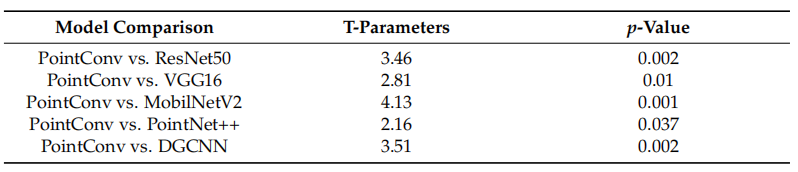

表3 按分類進行顯著性檢驗

PointConv模型在所有性能指標上都優于其他5個模型，差異達到了統計顯著性水平（p < 0.05）。置信區間表明，PointConv模型具有高的性能穩定性和大多數指標的小范圍的波動度。

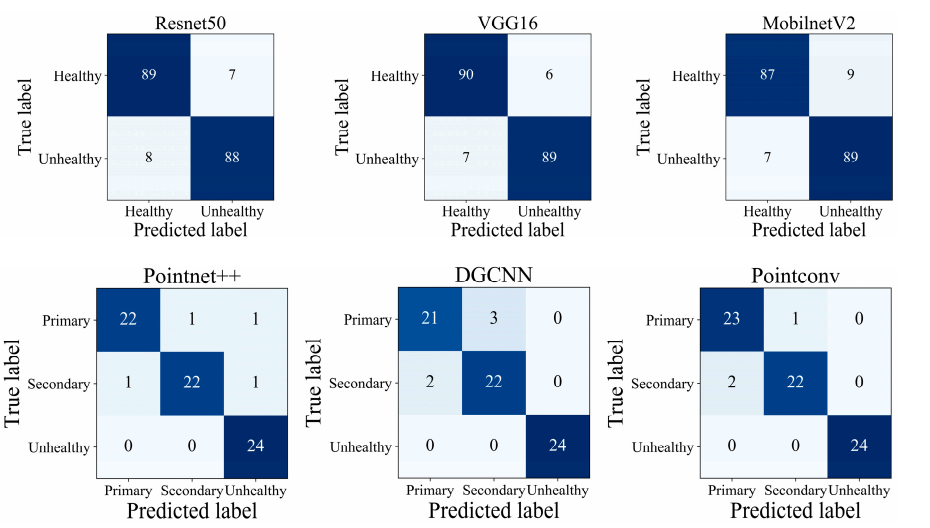

圖8 不同模型的混淆矩陣

在實際預測過程中，PointConv模型僅錯誤預測了初級幼苗和次生幼苗之間的3株幼苗，預測精度明顯高于其他模型。

本研究介紹了一種新的植物幼苗分類方法，其中應用三維分類模型來確定有用的茄子幼苗移植。這是通過從多視圖圖像中構建三維點云來實現的。利用PointNet++、DGCNN和PointConv對三種幼苗類型的點云進行了分類。PointConv模型對測試集表現出最好的分類精度。與二維圖像分類和三維點云提取特征相比，該方法能夠更準確地將茄子幼苗分為三類，有利于在整個農業生產和銷售過程中對茄子幼苗進行無損檢測。此外，它將使農業管理人員和經營者能夠制定有效的種植計劃和營銷策略。未來的工作將集中于提高模型的分類精度和促進圖像采集。
