植物莖是資源輸送的重要器官，對植物的抗倒伏和產量有很大的影響。然而，如何準確、高效地提取作物莖稈的結構信息一直是一個令人頭痛的問題。在這項研究中，首先建立了一個玉米秸稈橫截面表型(Maize Stalk Cross-section Phenotype，MSCP)數據集，該數據集包含990張來自秸稈手切斷面的圖像的解剖信息。然后，為了大規模測量玉米莖稈的解剖特征，開發了一個融合了卷積神經網絡、實例分割和關鍵點檢測方法的玉米莖稈截面表型網絡(MSCP-Net)。共可自動產生14個莖稈解剖參數(性狀)，mAP@.5值高“維管束分割”參數的DICE值為0.907，“功能區分割”參數的DICE值為0.864。與MSCP數據集的交叉驗證表明，MSCP-Net在預測解剖特征方面具有良好的性能。在此基礎上，對110個玉米自交系的14個解剖性狀和12個重要農藝性狀進行了相關分析，發現莖稈相關性狀(莖截面、大維管束、纖維含量和氣生根)是玉米抗倒伏和產量的關鍵指標。此外，還將玉米自交系分為兩類，討論了II類在選育雜交種中的較高價值。結果表明，MSCP-Net有望成為快速獲取玉米莖稈解剖性狀的有效工具，這些性狀在玉米遺傳改良中具有重要的農藝意義。

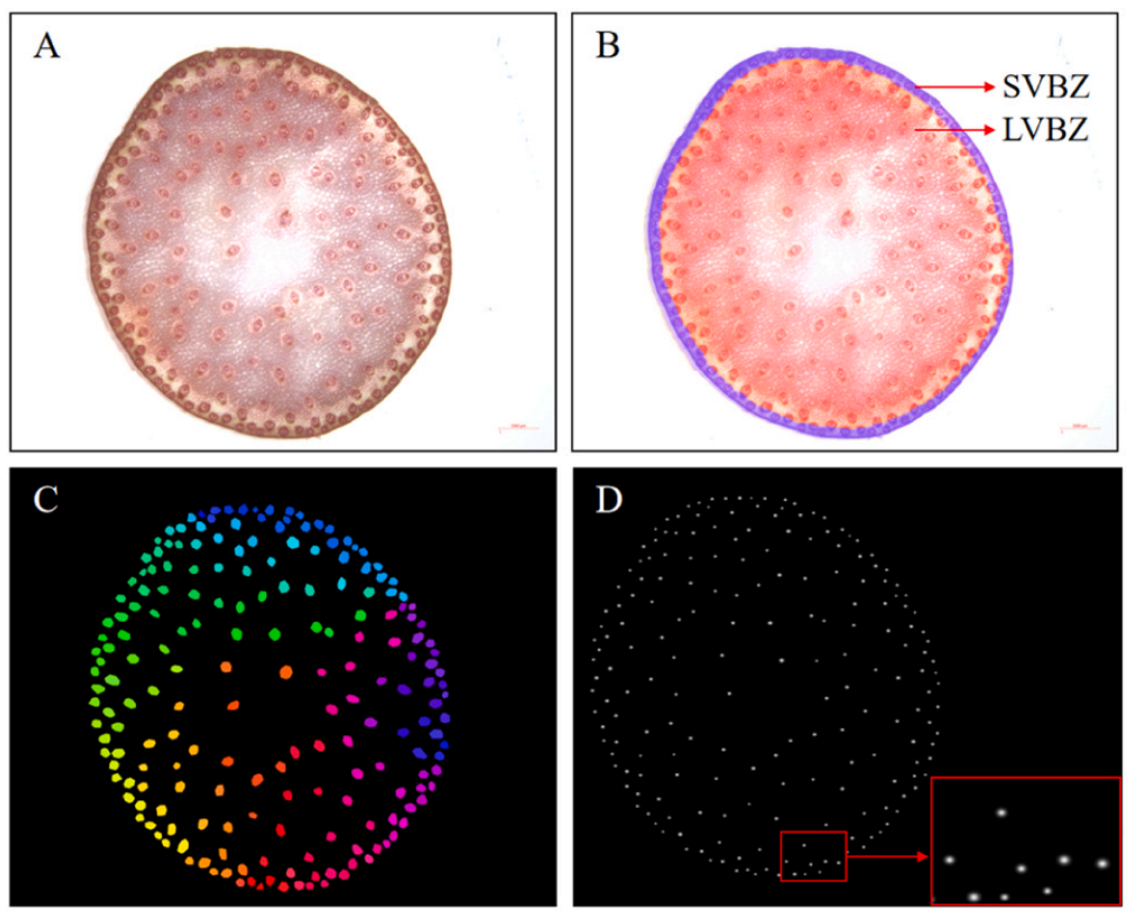

圖1  玉米莖稈截面表型數據集(MSCP)的制作。(A)經間苯三酚染色后的未處理的玉米手工切面圖像(原始圖像)。(B)功能區分割，其中藍色區域?yàn)樾【S管束區(SVBZ)，紅色區域?yàn)榇缶S管束區(LVBZ)。(C)維管束的注釋。(D)維管束熱圖。

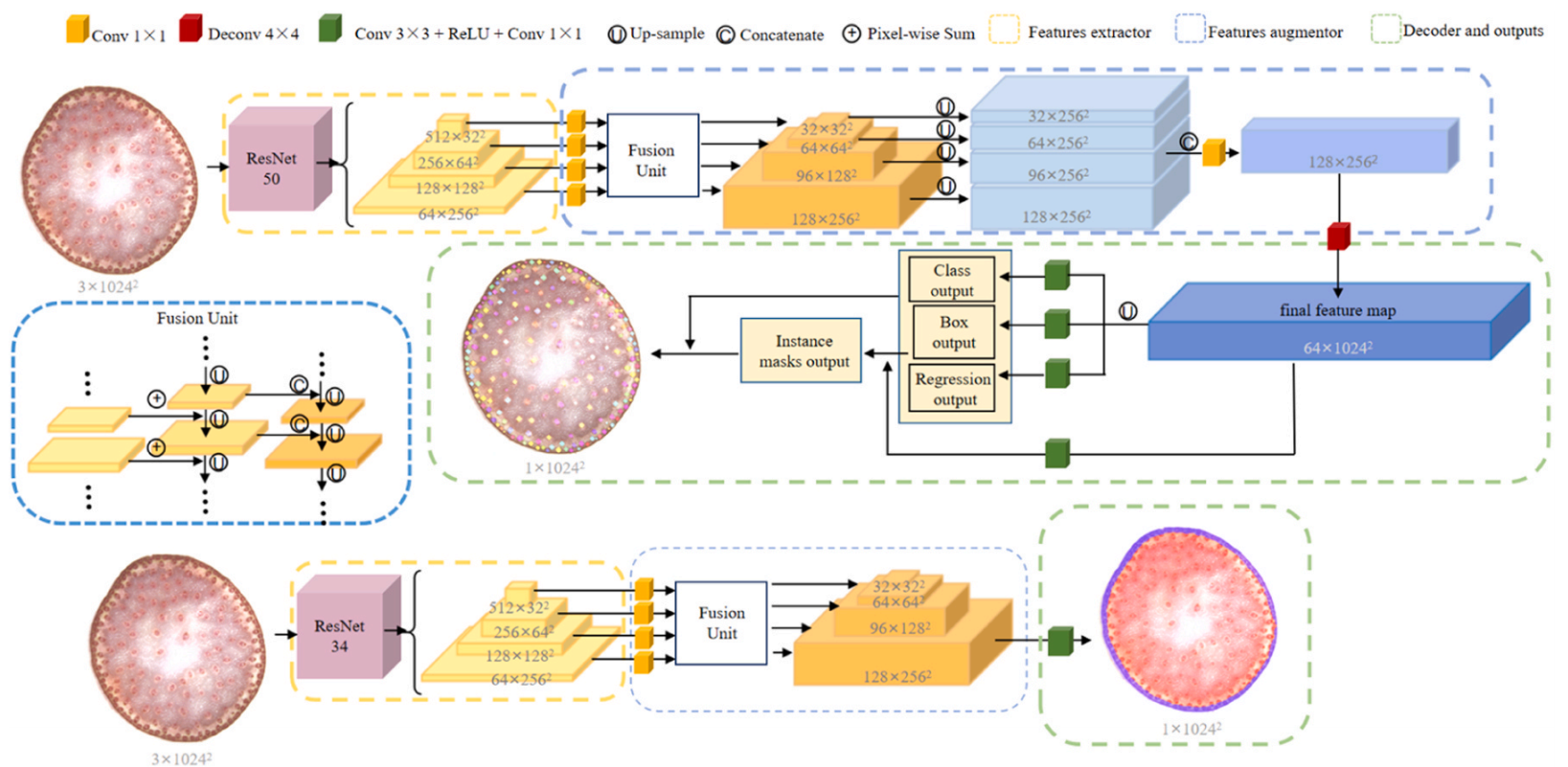

圖2  MSCP-Net的主要結構。

圖3  不同深度骨干網絡在訓練階段和驗證階段的損失收斂曲線比較。

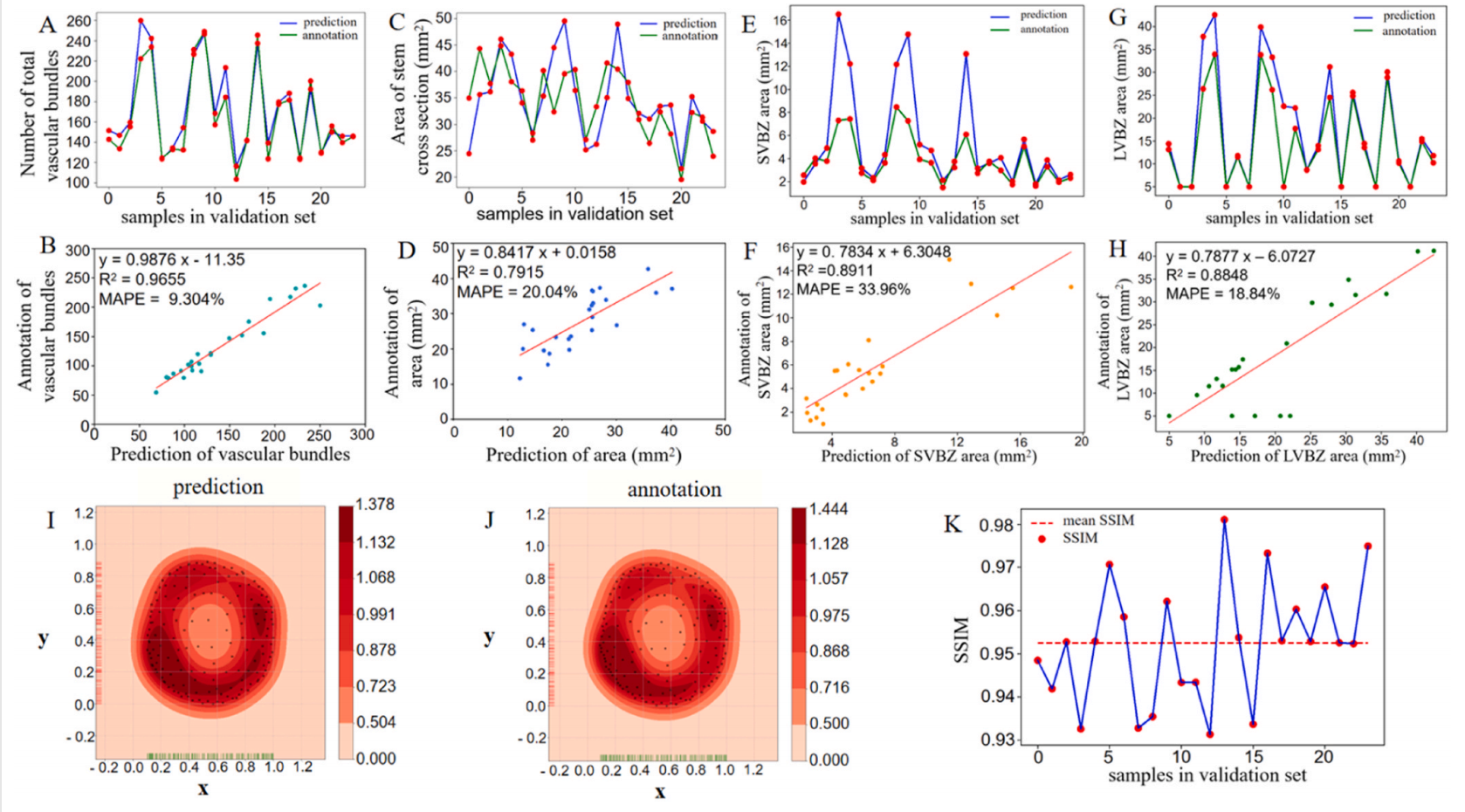

圖4  維管束與功能區預測與標注數據的準確性比較。(A - H)總維管束、莖橫截面積、小維管束區和大維管束區比較。折線圖描述了驗證集中預測和注釋之間這些參數的差異。(I, J)維管束密度圖的預測與標注論證。(K)計算驗證數據集中圖像密度圖的SSIM，比較預測和標注中維管束的坐標位置。

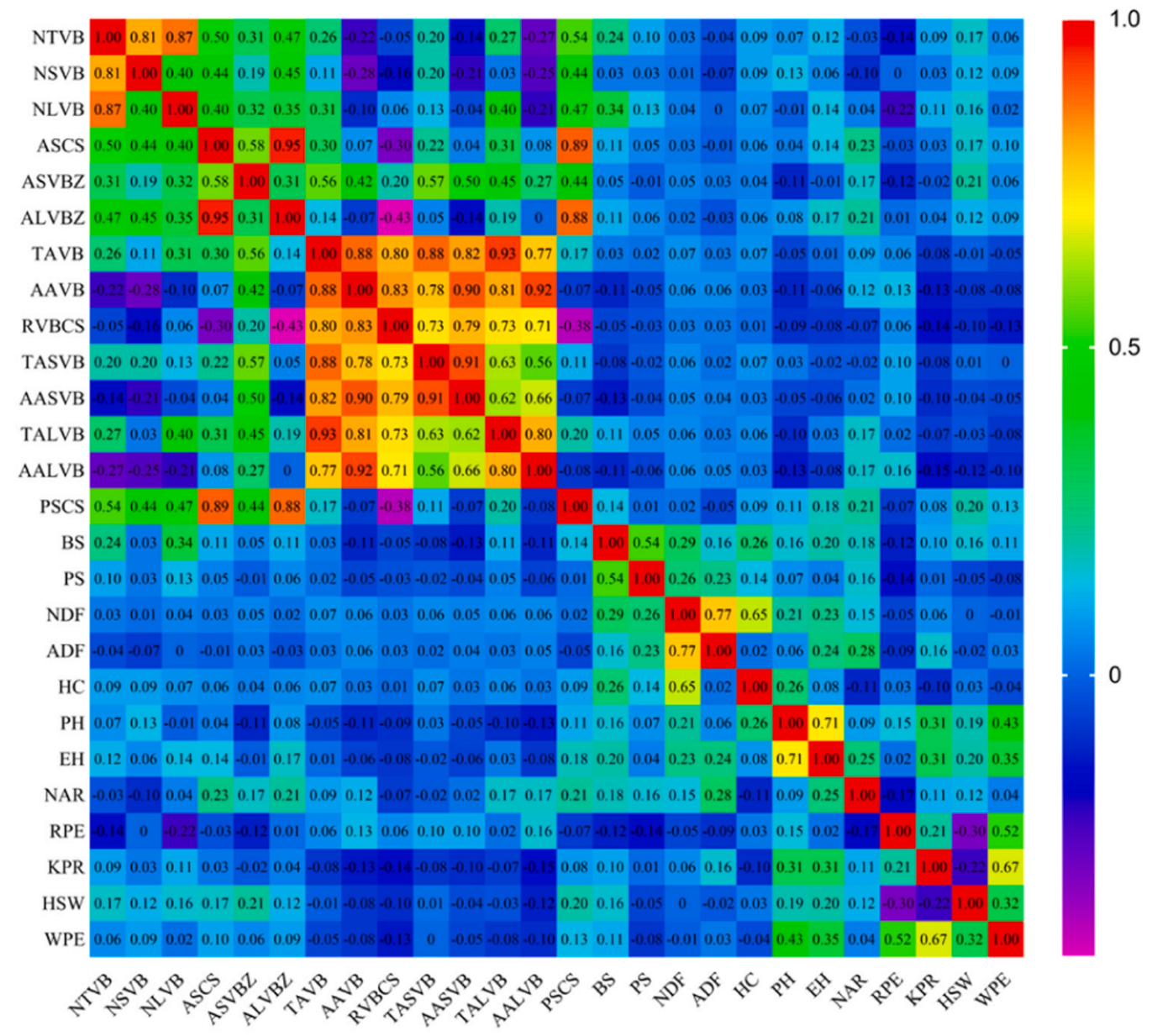

圖5  26個性狀間相關系數熱圖。

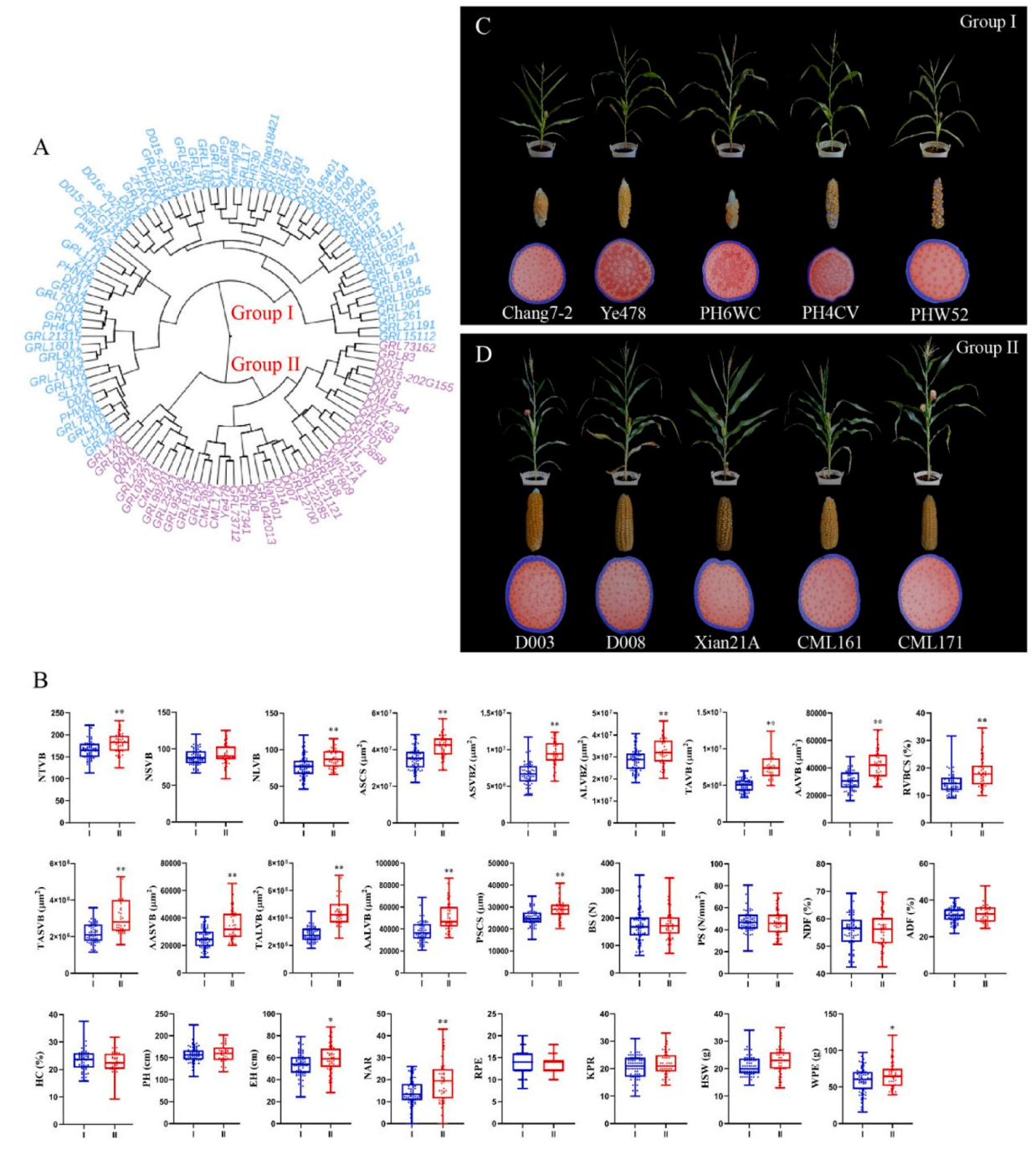

圖6  玉米自交系的聚類分析。(A) 110個玉米自交系26個性狀的聚類分析。(B) 26個性狀I(lǐng)組與II組比較。(C)第1組玉米自交系的植株、穗和切片。(D)第2組玉米自交系的植株、穗和切片。
